۱۰ نکته کلیدی درباره سنگدانه بتن برای تولید بتن باکیفیت

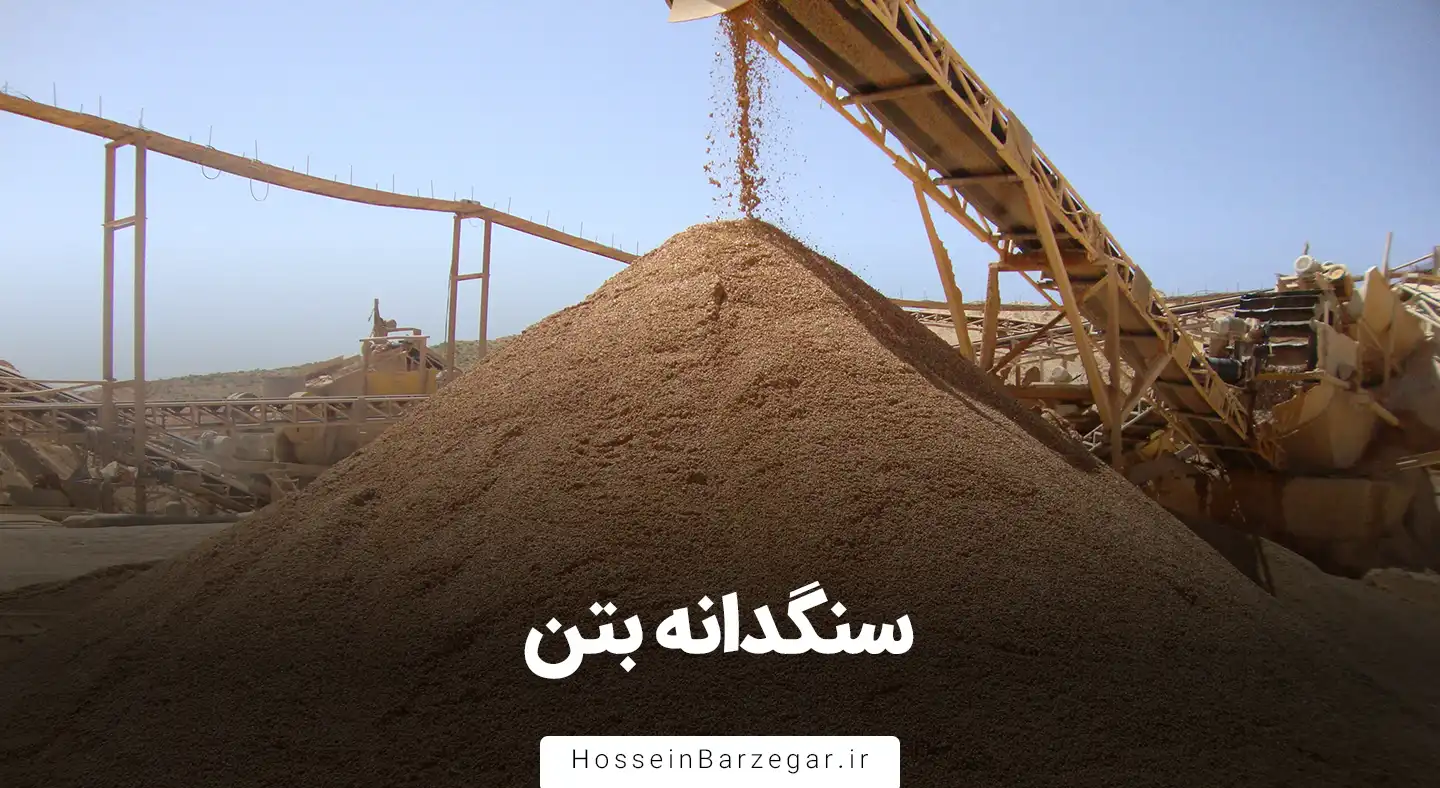

سنگدانه‌ بتن حدود ۶۰ تا ۷۵% حجم بتن را تشکیل می‌دهد و ویژگی‌های آن، مانند دانه‌بندی، شکل، جذب آب، میزان رطوبت، واکنش‌پذیری و…، تأثیر مستقیمی بر مقاومت، کارایی و دوام نهایی سازه دارد. از این رو کنترل حرفه‌ای سنگدانه، از مرحله نمونه‌برداری استاندارد تا اصلاح طرح اختلاط، نقش مهمی در جلوگیری از نوسان اسلامپ، کاهش افت مقاومت و دستیابی به بتن یکنواخت ایفا می‌کند. در ادامه، مهم‌ترین نکات فنی برای ارزیابی و کنترل کیفیت سنگدانه بتن را بررسی خواهیم کرد.

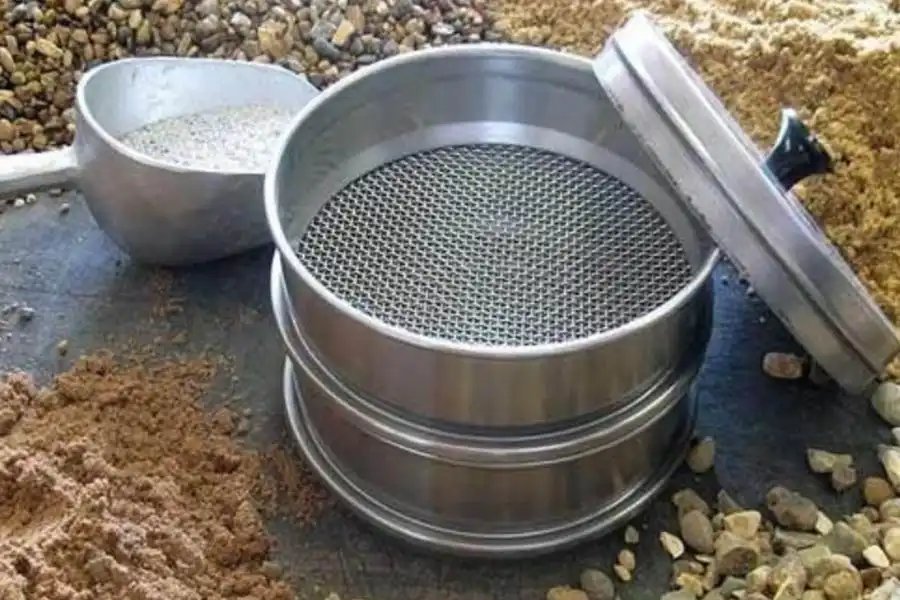

1. نمونه‌برداری صحیح، پایه تمام تصمیم‌های فنی است

در استاندارد ملی ایران شماره ۱۱۲۶۷، روش نمونه‌برداری از سنگدانه‌ها تشریح شده و مهم‌ترین نکته در نمونه‌برداری، تهیه نمونه‌ای است که نماینده کل محموله، دپو یا جریان تولید باشد؛ زیرا دقیق‌ترین آزمایشگاه‌ها نیز نمی‌توانند خطای ناشی از نمونه غیرنماینده را جبران کنند.

نمونه‌برداری نادرست مستقیماً مقاومت بتن را کاهش نمی‌دهد، اما اطلاعات غلط درباره دانه‌بندی، رطوبت، جذب آب، مقدار ریزدانه یا سایر ویژگی‌های مصالح ایجاد می‌کند. در نتیجه ممکن است محموله‌ای نامناسب تأیید شود، محموله مناسب رد شود یا طرح اختلاط به‌اشتباه تغییر کند. پیامد نهایی هم می‌تواند افزایش نسبت آب به مواد سیمانی، نوسان اسلامپ، افت مقاومت یا کاهش دوام باشد.

برداشت چند بیل از سطح دپو یا بالای کامیون، معمولاً روش مطمئنی برای نمونه‌برداری نیست؛ زیرا جدایش باعث تجمع ذرات درشت و ریز در قسمت‌های مختلف می‌شود. در نتیجه، رعایت اصول استاندارد 11267 الزامی است.

پس از تهیه نمونه اولیه نیز کاهش حجم نمونه باید با مقسم مکانیکی یا روش استاندارد انجام شود، نه با برداشتن چند مشت مصالح. در غیر این صورت ممکن است نسبت ذرات درشت و ریز در نمونه آزمایشگاهی تغییر کند.

۲. نظام نمونه‌برداری باید در قرارداد خرید نوشته شود

بسیاری از اختلافات میان معدن و کارخانه بتن، ناشی از تفاوت محل و روش نمونه‌برداری است. معدن ممکن است از زیر نوار نقاله نمونه بگیرد، اما خریدار از کامیون یا دپو نمونه‌برداری کند. طبیعی است نتایج این دو نمونه، به‌ویژه در صورت دانه‌بندی یا تغییر رطوبت، یکسان نباشند.

نکته مهم در قرارداد خرید سنگدانه، این است که حداقل موارد زیر به‌روشنی مشخص شود:

• تعریف هر محموله یا واحد پذیرش؛
• محل، زمان و تواتر نمونه‌برداری؛
• تعداد برداشت‌های جزئی و جرم نمونه؛
• مسئول نمونه‌برداری و نحوه حضور نمایندگان طرفین؛
• روش کاهش، بسته‌بندی، پلمب و کدگذاری نمونه؛
• آزمایشگاه مرجع و روش رسیدگی به اختلاف؛
• معیار پذیرش، پذیرش مشروط یا رد محموله؛
• مدت و شرایط نگهداری نمونه شاهد.

بهتر است برای هر معدن، مشخصات مبنا شامل منحنی دانه‌بندی، مدول نرمی، مقدار عبوری از الک ۷۵ میکرون، جذب آب، رطوبت، شکل دانه و نتایج آزمون‌های مکانیکی تعریف شود. کنترل کیفیت فقط نباید بر قبول یا رد نمونه متمرکز باشد، بلکه باید روند تغییرات تولید معدن را نیز نشان دهد. ممکن است یک محموله در محدوده استاندارد قرار داشته باشد، اما نتایج آن نشان دهد که فرایند خردایش، شست‌وشو یا استخراج معدن در حال تغییر است.

۳. در ماسه، شکل و بافت به‌اندازه دانه‌بندی مهم است

ماسه بتن می‌تواند طبیعی، شکسته یا ترکیبی از هر دو باشد. ماسه طبیعی معمولاً ذرات گردگوشه‌تر و سطح صاف‌تری دارد و به‌همین دلیل، اصطکاک داخلی و آب‌خواهی آن کمتر است. ماسه شکسته اغلب گوشه‌دارتر است و معمولاً برای رسیدن به کارایی مشخص به خمیر یا افزودنی بیشتری نیاز دارد.

مشکل زمانی ایجاد می‌شود که ماسه شکسته دارای دانه‌های بسیار تیز، دانه‌بندی گسسته یا فیلر کنترل‌نشده باشد. در این شرایط، بتن ممکن است خشن و پرآب‌خواه شود. اگر برای جبران افت کارایی آب بیشتری به مخلوط اضافه شود، نسبت آب به مواد سیمانی افزایش یافته و مقاومت و دوام بتن کاهش پیدا می‌کند.

از سوی دیگر، حذف کامل ذرات بسیار ریز نیز همیشه مطلوب نیست. بخشی از فیلر سنگی سالم و غیررسی می‌تواند فضای خالی بین ذرات را پر کند، آب‌انداختگی را کاهش دهد و قوام بتن را افزایش دهد.

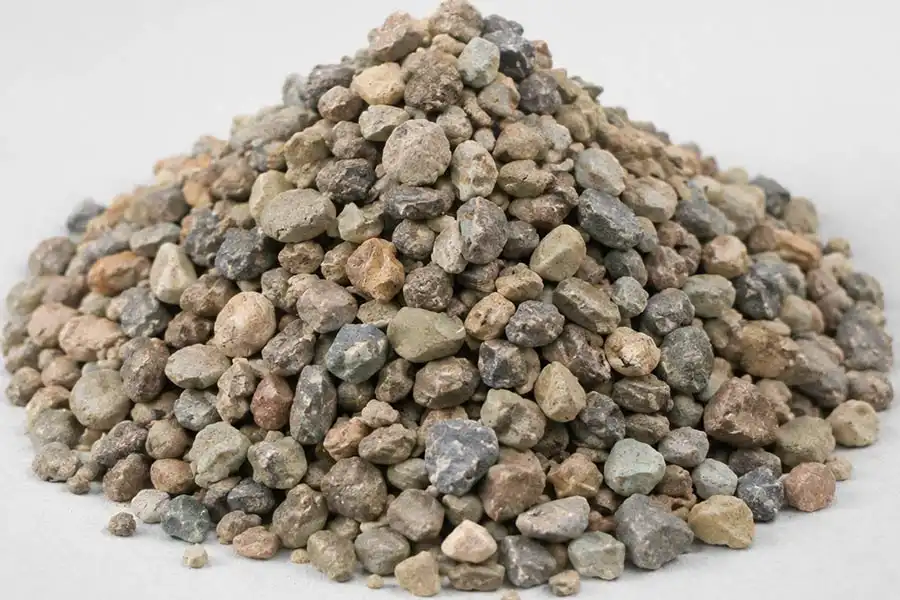

۴. در انتخاب سنگدانه‌های درشت، به شکل دانه‌ها توجه کنید

یکی از اشتباهات رایج در تولید بتن، استفاده از نخودی شکسته و تیزگوشه است. این نوع سنگدانه به‌دلیل شکل نامناسب و سطح زبر، آب بیشتری برای رسیدن به کارایی مناسب نیاز دارد. هم‌چنین این سنگدانه‌ها، پمپ‌پذیری بتن را به شدت کاهش می‌دهند.

اگر برای جبران این موضوع آب بیشتری به بتن اضافه شود، نسبت آب به سیمان (W/C) افزایش یافته و نتیجه آن، کاهش مقاومت و دوام بتن خواهد بود. همچنین دستیابی به اسلامپ مناسب دشوارتر شده و بتن ممکن است کارایی مطلوبی نداشته باشد.

در صورتی که در فرآیند خردایش معدن، مقدار زیادی نخودی شکسته تولید ‌شود، بهتر است این مصالح مجدداً خرد شده و به ماسه شکسته تبدیل شوند. در مقابل، سنگدانه نخودی طبیعی و گردگوشه معمولاً عملکرد مناسبی در بتن دارند، زیرا اصطکاک کمتر و قابلیت حرکت بهتری در مخلوط ایجاد می‌کند.

نوع دیگر سنگدانه درشت، سنگدانه بادامی است که معمولاً در محدوده اندازه‌های بالاتر از ۱۲٫۵ میلی‌متر قرار می‌گیرد. افزایش حداکثر اندازه اسمی سنگدانه (Dmax) می‌تواند بر میزان خمیر سیمان مورد نیاز و رفتار بتن اثرگذار باشد.

همچنین برخلاف نخودی شکسته، بادامی شکسته معمولاً به‌دلیل ایجاد قفل و بست مکانیکی بهتر بین دانه‌ها، می‌تواند باعث افزایش مقاومت بتن شود. البته این موضوع زمانی اتفاق می‌افتد که دانه‌بندی، نسبت آب به سیمان و طرح اختلاط نیز به‌درستی کنترل شده باشند.

۵. تغییر مدول نرمی ماسه، به‌معنای تغییر طرح اختلاط است

مدول نرمی یا FM شاخصی برای بیان درشتی یا ریزی نسبی ماسه است. هرچه مدول نرمی بیشتر باشد، ماسه درشت‌تر است و هرچه این عدد کمتر باشد، ماسه ریزتر است. اختلاف مدول نرمی محموله‌های متوالی یک منبع با مقدار مبنا، نباید بیش از ۰٫۲۰ باشد، مگر آنکه نسبت‌های اختلاط اصلاح شوند یا الزامات پروژه شرایط دیگری را مجاز بداند.

اگر مدول نرمی کاهش یابد، ماسه ریزتر و سطح ویژه آن بیشتر می‌شود. این تغییر معمولاً آب‌خواهی و مقدار خمیر موردنیاز را افزایش می‌دهد. اگر اپراتور برای جبران افت اسلامپ آب اضافه کند، نسبت آب به مواد سیمانی بالا رفته و مقاومت و دوام کاهش می‌یابد.

در صورتی که مدول نرمی افزایش یابد، ماسه درشت‌تر شده و سطح ویژه آن کاهش می‌یابد. این وضعیت ممکن است آب‌خواهی را کم کند، اما اگر مقدار ذرات ریز بیش از اندازه کاهش یابد، بتن می‌تواند انسجام و پرداخت‌پذیری خود را از دست بدهد و مستعد آب‌انداختگی، جداشدگی یا مشکل در پمپاژ شود.

توجه کنید مدول نرمی جایگزین منحنی کامل دانه‌بندی نیست. دو ماسه می‌توانند FM یکسانی داشته باشند، اما توزیع ذرات آن‌ها روی الک‌های مختلف متفاوت باشد و عملکرد یکسانی در بتن نداشته باشند.

پس از تغییر بیش از ۰٫۲۰ باید اقدامات زیر انجام شود، لازم است با تغییر نسبت مصالح سنگی، مدول نرمی مخلوط شن و ماسه اصلاح شود. به عبارت دیگر در صورت تغییر مدول نرمی بیش از 0.2 برای رسیدن به کارایی مطلوب، لازم است طرح اختلاط اصلاح شود.

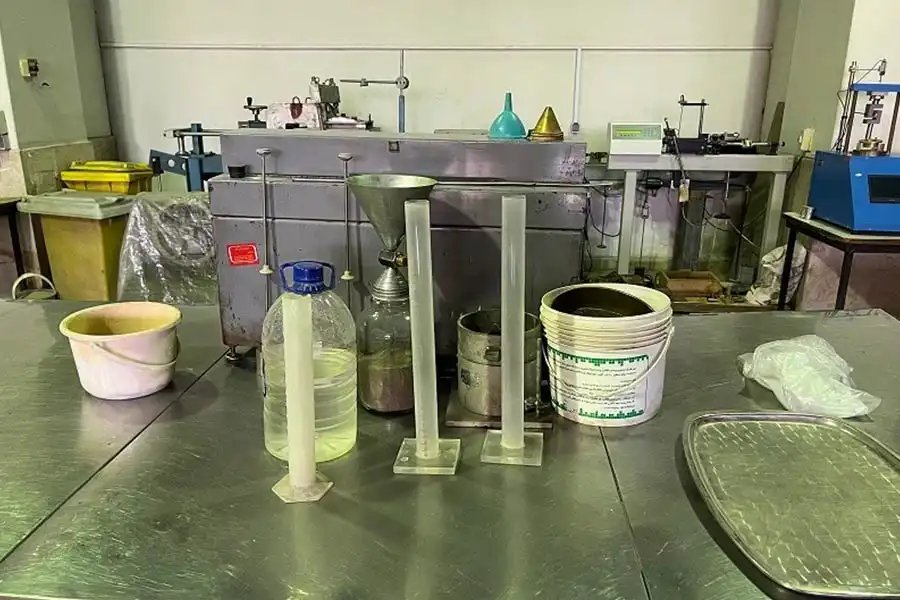

6. آزمایش SE، حکم نهایی درباره کیفیت ماسه نیست

آزمایش ارزش ماسه‌ای یا SE بیشتر در پروژه‌های راه‌سازی رایج است و مقدار نسبی مواد رس‌مانند را در مقایسه با بخش ماسه‌ای نشان می‌دهد. عدد بالاتر معمولاً به‌معنی سهم کمتر مواد ریز است، اما این آزمایش به‌تنهایی کیفیت کلی ماسه بتن را تعیین نمی‌کند؛ تا جایی که استاندارد ملی 302 هیچ الزامی برای انجام این آزمایش در نظر نگرفته و انجام این آزمایش را الزامی نمی‌داند.

یکی از برداشت‌های نادرست این است که SE بالاتر از ۹۰، نشان می‌دهد ماسه بسیار مناسب شسته شده، در حالی که این نشان‌دهنده از دست رفتن بخش زیادی از فیلر مفید ماسه است.

ارزش واقعی SE در کارخانه بتن، پایش روند تولید معدن است. اگر عدد معمول یک منبع ناگهان تغییر کند، احتمالاً لایه استخراج، میزان خاک همراه، تنظیمات شست‌وشو یا فرایند خردایش تغییر می‌کند. بنابراین SE بیشتر یک شاخص هشدار تغییرات است تا معیار مستقل قبول یا رد ماسه. در واقع ارزش ماسه‌ای می‌تواند میزان یکنواختی تولید معدن را ارزیابی کند.

۷. آزمایش سلامت سنگدانه، آزمون دوام شیمیایی نیست

در آزمون سلامت یا Soundness، سنگدانه طی چند چرخه در محلول سولفات سدیم یا سولفات منیزیم قرار می‌گیرد و سپس خشک می‌شود. نفوذ محلول و تبلور نمک در منافذ سنگدانه، تنش داخلی ایجاد می‌کند و در پایان، افت جرمی یا تخریب ذرات اندازه‌گیری می‌شود.

این آزمون روشی تسریع‌شده برای برآورد مقاومت سنگدانه در برابر هوازدگی و تنش‌های فیزیکی مشابه یخ‌زدگی در منافذ است، اما آزمون مستقیم یخ‌زدن و آب‌شدن محسوب نمی‌شود.

همچنین وجود واژه «سولفات»، نباید باعث شود نتیجه آن را به مقاومت شیمیایی سنگدانه یا بتن در برابر حمله سولفاتی نسبت دهیم. مکانیسم اصلی این آزمون، فشار فیزیکی ناشی از تبلور نمک در منافذ است، نه حمله شیمیایی مشابه واکنش سولفات‌ها با خمیر سیمان.

نتیجه نامناسب در این آزمایش نیز به‌معنی ناسالم بودن همه‌جانبه سنگدانه نیست. آزمون سلامت درباره یک جنبه مشخص از پایداری فیزیکی اطلاعات می‌دهد و باید همراه با سابقه عملکرد، پتروگرافی، شرایط محیطی و در صورت نیاز آزمایش مستقیم یخ‌زدن و آب‌شدن تفسیر شود.

توجه داشته باشید دوام بتن در برابر یخ‌زدگی، فقط به سنگدانه وابسته نیست. نسبت آب به مواد سیمانی، حباب‌زایی مناسب، کیفیت عمل‌آوری، درصد اشباع و امکان زه‌کشی عضو نیز نقشی تعیین‌کننده در دوام بتن در برابر یخ‌زدگی دارند.

8. لس‌آنجلس مقاومت سایشی بتن را نشان نمی‌دهد

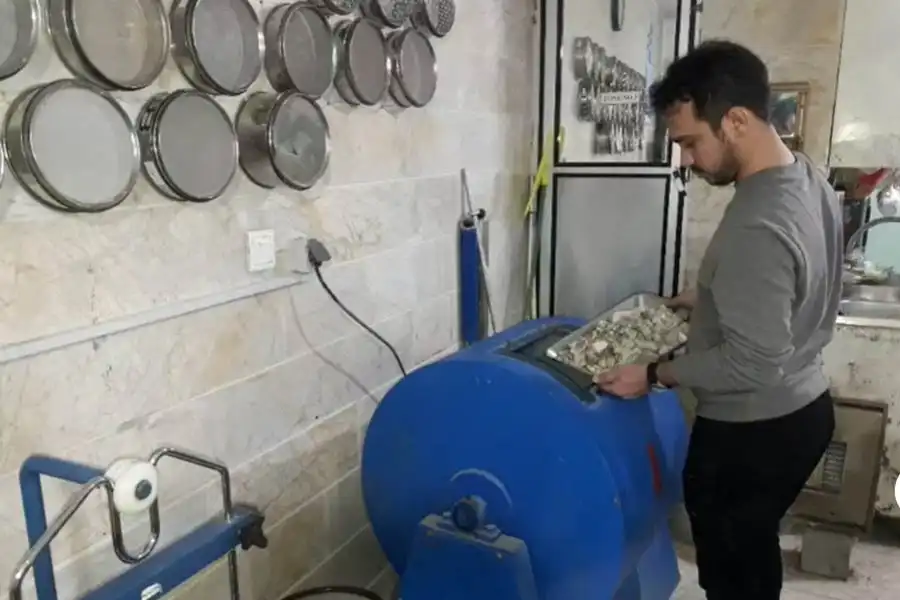

آزمایش لس‌آنجلس مقاومت سنگدانه در برابر خردشدگی، ضربه و سایش در استوانه دوار را ارزیابی می‌کند و نتیجه آن، معمولاً به‌صورت درصد افت گزارش می‌شود. بدین‌ترتیب، عدد کمتر لس‌آنجلس به‌معنی مقاومت بیشتر سنگدانه است.

اما نتیجه مناسب آزمایش لس‌آنجلس، تضمین نمی‌کند بتن کف مقاومت سایشی بالایی داشته باشد. این آزمون ویژگی خود سنگدانه را می‌سنجد، درحالی‌که مقاومت سایشی سطح بتن به کل سامانه وابسته است.

عواملی مثل نسبت آب به مواد سیمانی، مقاومت و تراکم خمیر سیمان، میزان آب‌انداختگی، زمان و روش پرداخت سطح، کیفیت و مدت عمل‌آوری، سختی سنگدانه‌های موجود در سطح، استفاده صحیح از پودرهای سخت‌کننده بر مقاومت سایشی بتن موثرند.

ممکن است سنگدانه بسیار مقاوم باشد، ولی بتن با آب زیاد تولید شود یا پرداخت روی سطح آب‌انداخته انجام گیرد. در این حالت لایه‌ای ضعیف و متخلخل تشکیل می‌شود که به‌سرعت ساییده خواهد شد. در این میان، استفاده از پودرهای سخت‌کننده هم می‌تواند مفید باشد، اما جایگزین طرح اختلاط و اجرای صحیح نیست.

9. پتانسیل واکنش قلیایی- سیلیسی سنگدانه یا سرطان بتن را بررسی کنید

واکنش قلیایی–سیلیسی یا ASR در حضور سه عامل رخ می‌دهد:

• سیلیس واکنش‌پذیر در سنگدانه؛
• مقدار کافی قلیا در بتن که معمولا از سیمان تامین می‌شود.
• رطوبت کافی.

در حضور رطوبت، سیلیس واکنش‌پذیر در سنگدانه‌ها با یون‌های قلیایی واکنش داده و ژلی تشکیل می‌شود که با جذب رطوبت متورم شده و می‌تواند باعث انبساط، ترک‌های نقشه‌ای، تغییرشکل و کاهش دوام سازه شود. اصطلاح سرطان بتن در ادبیات اجرایی رایج است، اما عنوان علمی دقیق این پدیده همان واکنش قلیایی–سیلیسی است.

ارزیابی ریسک باید بر پایه ترکیبی از بررسی پتروگرافی، سابقه میدانی و آزمون‌هایی مانند ASTM C1260 و ASTM C1293 انجام شود. آزمون C1260 روشی تسریع‌شده و مناسب غربالگری است، درحالی‌که C1293 زمان‌برتر و به رفتار بتن نزدیک‌تر است. بااین‌حال، هیچ آزمون منفردی برای همه سنگدانه‌ها پاسخ قطعی نمی‌دهد.

در صورت وجود ریسک، راهکارهای پیشگیرانه عبارتند از:

• تغییر منبع سنگدانه؛
• مخلوط کردن سنگدانه واکنش زا با سنگدانه خنثی (شیرین سازی)؛
• استفاده از سیمان کم قلیا؛
• استفاده از سیمان پوزولانی یا مصرف مواد مکمل سیمانی مؤثر، مانند سرباره، خاکستر بادی یا میکروسیلیس؛
• استفاده از ترکیبات لیتیومی در پروژه‌های خاص.

میزان مصرف مواد مکمل سیمانی باید با آزمایش اثربخشی تأیید شود. صرف استفاده از هر نوع پوزولان، با هر مقدار مصرف، الزاماً مانع ASR نخواهد شد.

بیشتر بخوانید: رطوبت سنگدانه بتن

۱۰. سابقه مصرف سنگدانه فقط در شرایط مشابه معتبر است

بررسی سابقه ASR در منطقه و عملکرد قبلی یک معدن، مطابق پیوست دوم استاندارد ملی ایران شماره ۳۰۲ بسیار مفید است؛ اما جمله «سال‌ها از این مصالح استفاده کرده‌ایم و مشکلی نداشته‌ایم» به‌تنهایی کافی نیست.

به‌دلیل وجود فناوری پیش گرمایش در فرایند تولید سیمان در کارخانه‌های جدید تولید سیمان قلیایی، سیمان عمدتاً به قدری بالاست که نمی‌توان روی کمبود قلیایی در سیمان برای کنترل واکنش ASR حساب باز کرد. لذا ممکن است یک سنگدانه در گذشته با سیمان کم‌قلیا یا همراه با پوزولان مصرف شده باشد، اما در طرح جدید با سیمان با قلیایی بالاتر و محیط مرطوب واکنش نشان دهد.

همچنین نمی‌توان به‌طور کلی گفت تمام سیمان‌های قدیمی کم‌قلیا و همه سیمان‌های کارخانه‌های جدید پرقلیا هستند. فناوری پیش‌گرمایش به‌تنهایی مقدار قلیای سیمان را تعیین نمی‌کند و باید گواهی آنالیز همان سیمانی که در پروژه مصرف می‌شود، بررسی گردد.

حتی سیمان با قلیای نسبتاً پایین، در صورتی که با عیار زیاد مصرف شود، ممکن است بار قلیایی قابل‌توجهی ایجاد کند. به‌همین دلیل، تغییر سیمان، افزایش عیار، حذف پوزولان، تغییر معدن یا تغییر شرایط رطوبتی، باید باعث ارزیابی دوباره ریسک ASR شود.

سخن پایانی

کیفیت بتن تا حد زیادی به کیفیت و یکنواختی سنگدانه وابسته است و این موضوع تنها با انجام چند آزمایش پذیرش یا مقایسه نتایج با حدود استاندارد فراهم نمی‌شود. کنترل مؤثر سنگدانه زمانی محقق خواهد شد که تمام مراحل، از نمونه‌برداری و ارزیابی منبع تا پایش مستمر شاخص‌هایی مانند دانه‌بندی، مدول نرمی، رطوبت، جذب آب و میزان ریزدانه، در قالب یک نظام کنترل کیفی منسجم انجام شوند.

البته نتایج هیچ آزمونی هم نباید به‌تنهایی مبنای تصمیم‌گیری قرار گیرد. شاخص‌هایی مانند ارزش معادل ماسه (SE)، آزمون لس‌آنجلس یا حتی سوابق یک معدن، زمانی قابل استناد هستند که در کنار سایر ویژگی‌های فیزیکی، مکانیکی و دوام سنگدانه و با توجه به شرایط واقعی پروژه تحلیل شوند.

رعایت این اصول نه‌تنها از نوسان کیفیت بتن و بروز مشکلات اجرایی جلوگیری می‌کند، بلکه موجب افزایش عمر مفید سازه و کاهش هزینه‌های تعمیر و نگهداری در بلندمدت خواهد شد.
