صفر تا صد بتن ضد انفجار و ابر مقاوم

بتن ضد انفجار نوعی بتن و کامپوزیت سیمانی برای کاهش آسیب‌های ناشی از بارهای انفجاری است که در کنار مقاومت، روی کنترل ترک، کاهش کنده‌شدن بتن و حفظ یکپارچگی عضو پس از آسیب تمرکز دارد. عملکرد آن به عواملی مانند طرح اختلاط، نوع و توزیع الیاف، تسلیح، شکل عضو و شرایط بارگذاری وابسته است؛ اما این به معنای شکست‌ناپذیری بتن نیست. در ادامه، تاریخچه توسعه، نتایج آزمایش‌ها و چالش‌های تولید بتن مقاوم برابر انفجار را بررسی می‌کنیم.

بتن ضد انفجار برای پاسخ به چه نیازی توسعه یافت؟

در حفاظت از ساختمان‌ها، تأسیسات نظامی، صنعتی و زیرساخت‌ها، فقط جلوگیری از فروریختن کامل اهمیتی ندارد. محدودکردن آسیب موضعی، کاهش خطر قطعات جداشونده و حفظ عملکرد بخش‌های ضروری ساختمان نیز حائز اهمیت است. به‌همین دلیل، استانداردهایی مانند ASCE/SEI 59-22، حفاظت انفجاری را در سطح ساختمان و اجزای آن بررسی می‌کنند؛ نه صرفاً با تعیین مقاومت فشاری بتن.

یکی از مسائل مهم، رفتار بتن در کشش است. هنگام عبور و بازتاب موج تنش در یک عضو، ممکن است نواحی‌ تحت کشش قرار گیرند که از محل اولیه اعمال بار فاصله دارند. در نتیجه، آسیب می‌تواند پشت عضو نیز ظاهر شود. پژوهش‌های مربوط به کنده‌شدن بتن نشان داده‌اند برای شناخت این رفتار، توجه به مقاومت کششی، گسترش ترک و ظرفیت حفظ اتصال میان قطعات ضروری است.

در این نقطه، پرسش اصلی پژوهشگران این است که: «چگونه می‌توان پس از تشکیل ترک نیز نیرو را منتقل کرد و مانع جداشدن سریع بخش‌های آسیب‌دیده شد؟» این پرسش، پیوند میان فناوری بتن الیافی و مهندسی حفاظت را روشن می‌کند. بااین‌حال، اصطلاح ضد انفجار نباید به معنای آسیب‌ناپذیری برداشت شود. تعبیر دقیق‌تر، بتن مقاوم در برابر آثار مشخص انفجار است؛ زیرا عملکرد نهایی به مصالح، شکل عضو، تسلیح، اتصالات و شرایط بارگذاری وابسته است.

اوایل دهه 1960؛ نخستین پایه‌های علمی

یکی از نقاط عطف در شناخت بتن الیافی، مقاله جیمز روموالدی و گوردون باتسون با عنوان مکانیک مهار ترک در بتن بود. این پژوهش، نقش ترک‌ها و امکان محدودکردن گسترش آن‌ها با تسلیح نزدیک‌به‌هم را بررسی کرد. اهمیت تاریخی آن در این بود که توجه را از مقاومت اسمی بتن، به سازوکار رشد ترک و نحوه متوقف‌کردن آن معطوف ساخت.

برای درک ایده، می‌توان ترکِ در حال بازشدن را تصور کرد. اگر در مسیر آن، الیافی وجود داشته باشند که به دو طرف ترک متصل بمانند، بخشی از نیرو همچنان از عرض ترک عبور می‌کند. بنابراین، ترک‌خوردن ماتریس سیمانی الزاماً به معنای ازدست‌رفتن فوری تمام ظرفیت نیست. این رفتار بعدها به یکی از مبانی اصلی طراحی کامپوزیت‌های سیمانی الیافی تبدیل شد.

البته مقاله‌ای که در سال ۱۹۶۳ منتشر شده را نباید اختراع بتن ضد انفجار نامید. این پژوهش یکی از پایه‌های علمی مسیری بود که کاربردهای فراوانی در مهندسی عمران پیدا کرد. استفاده حفاظتی از آن، به مراحل بعدی نیاز داشت: ساخت ماتریس مناسب، انتخاب الیاف سازگار و آزمودن رفتار واقعی عضو.

دهه ۱۹۸۰؛ متراکم‌کردن ساختار بتن از درون

در این دوره زمانی، مسیر دیگری نیز در حال شکل‌گیری بود؛ به‌جای تمرکز صرف بر مهار ترک، می‌توان ساختار سیمانی را چنان طراحی کرد که فضای خالی و ناپیوستگی‌های آن کاهش یابد. در سال ۱۹۸۱، هانس هنریک باچه از آزمایشگاه سیمان و بتن شرکت Aalborg Portland، گزارشی درباره مصالح سیمانی متراکم با ذرات فوق‌ریز منتشر کرد.

ایده اصلی، قرارگرفتن ذرات بسیار ریز در فضای میان ذرات سیمان و استفاده از فوق‌روان‌کننده برای ایجاد پراکندگی مناسب بود. این مسیر با فناوری DSP پیوند دارد. در گزارش او، مقاومت‌های فشاری ۱۲۰ تا ۲۷۰ مگاپاسکال برای مصالح بررسی‌شده ذکر شده است. این اعداد، نتایج همان توسعه پژوهشی بودند، نه تضمین عملکرد هر مخلوط مشابه در کارخانه.

نکته مهم‌تر آن است که باچه، در همان گزارش، نیاز به ترکیب این ماتریس متراکم با ویژگی‌هایی مانند مقاومت کششی و شکل‌پذیری را مطرح می‌کند؛ یعنی مسئله از ابتدا فقط سخت‌ترکردن بتن نبود، باید ضعف‌هایی که ماتریس قوی به‌تنهایی برطرف نمی‌کرد نیز جبران می‌شد. از کنار هم قرارگرفتن این دو مسیر، منطق بتن‌های پیشرفته روشن‌تر شد؛ ماتریسی متراکم برای مقاومت و دوام، همراه با سازوکاری برای انتقال نیرو پس از ترک.

دهه ۱۹۹۰؛ از بتن پودری واکنش‌پذیر تا کامپوزیت‌های شکل‌پذیر

در دهه 1990 جریانات مختلفی شکل گرفت که مسیر ساخت و طراحی بتن را تکمیل‌تر کرد:

بتن پودری واکنش‌پذیر؛ طراحی دوباره ترکیب بتن

در سال ۱۹۹۵، پیر ریچارد و مارسل شریزی مقاله شناخته‌شده ترکیب بتن‌های پودری واکنش‌پذیر را منتشر کردند. این پژوهش، یکی از منابع پایه فناوری بتن پودری واکنش‌پذیر یا RPC است؛ فناوری که در توسعه خانواده بتن‌های فوق‌توانمند جایگاه مهمی پیدا کرد؛ بتن‌هایی که با بتنی با مقاومت و کارایی بسیار بالا طراحی شده و مقاومت فشاری آن بیشتر از 150 مگاپاسکال است. با خواندن بتن فوق توانمند، بیشتر با روش تولید این بتن آشنا خواهید شد.

در این رویکرد، ترکیب مصالح مجدد بررسی می‌شد؛ انتخاب پودرها و سنگدانه‌های ریز، بهبود آرایش ذرات، کاهش آب اضافی و استفاده از الیاف برای اصلاح رفتار مکانیکی. هدف، ساخت کامپوزیتی بود که هم ماتریس قوی داشته باشد و هم رفتار آن به شکست ناگهانی ماتریس محدود نماند. در ادامه، ترکیبات متنوع‌تری از بتن‌های فوق‌توانمند توسعه یافتند؛ به‌همین دلیل، نباید ویژگی یک RPC کلاسیک را به تمام انواع UHPC تعمیم داد.

اهمیت این مرحله در سیر توسعه، تغییر نگاه به طرح اختلاط بود. بتن پیشرفته صرفاً بتن معمولی با سیمان بیشتر نبود و اندازه، آرایش و سازگاری اجزا به موضوع اصلی طراحی تبدیل شدند.

مسیر موازی ویکتور لی؛ طراحی رفتار پس از ترک

هم‌زمان، ویکتور لی در دانشگاه میشیگان، طراحی کامپوزیت‌های سیمانی را از زاویه دیگری دنبال می‌کرد. مقاله او در سال ۱۹۹۳، ارتباط میان طراحی در مقیاس ریز، رفتار مصالح و عملکرد سازه‌ای را بررسی می‌نمود. محور این مسیر، دستیابی به کامپوزیت‌هایی بود که به‌جای تمرکز سریع تغییرشکل در یک ترک، توانایی ایجاد ترک‌های متعدد و حفظ ظرفیت کششی داشته باشند. این رویکرد در توسعه خانواده کامپوزیت‌های سیمانی مهندسی‌شده، ECC اهمیت یافت.

این مسیر با UHPC یکسان نیست. هدف یک کامپوزیت شکل‌پذیر، الزاماً ثبت بیشترین مقاومت فشاری نیست؛ ممکن است کنترل ترک و ظرفیت تغییرشکل کششی، اولویت بالاتری داشته باشد.

برای موضوع حفاظت، نتیجه مفهومی مهم بود: رفتار بتن پس از ترک می‌تواند به‌اندازه مقاومت پیش از ترک اهمیت داشته باشد. همین نگاه، زمینه بررسی انواع مختلف کامپوزیت‌های الیافی در آزمایش‌های حفاظتی را فراهم کرد.

دهه ۲۰۰۰؛ خروج از آزمایش نمونه‌های کوچک و ورود به ارزیابی اعضای واقعی

بتن‌های فوق‌توانمند فقط در مسیر کاربردهای حفاظتی رشد نکردند. اداره فدرال بزرگراه‌های آمریکا، از سال ۲۰۰۱ بررسی استفاده از UHPC در زیرساخت‌های راه را آغاز کرد و از سال ۲۰۰۲ برای کاربرد آن در پروژه‌ها با سازمان‌های حمل‌ونقل همکاری داشت. تیرهای پیش‌ساخته، عرشه پل و اتصال قطعات، از کاربردهای بررسی‌شده بودند. این سابقه نشان می‌دهد دوام، قابلیت ساخت و عملکرد سازه‌ای، بخش مهمی از انگیزه توسعه UHPC بوده‌اند.

در کنار این مسیر عمرانی، پژوهشگران به‌تدریج پرسیدند: آیا ظرفیت‌های جدید مصالح در برابر بارگذاری انفجاری نیز مفید هستند؟

یکی از مطالعات شاخص این دوره که می‌توان آن را برگی در تاریخچه بتن ضد انفجار دانست، پژوهش چنگ‌چینگ وو و همکاران در سال ۲۰۰۹ است که در آن، دال‌های ساخته‌شده با بتن الیافی فوق‌توانمند و گزینه‌های تقویت‌شده با پلیمرهای مسلح به الیاف تحت آزمایش انفجاری بررسی شده است. اهمیت چنین پژوهش‌هایی در عبور از آزمایش مقاومت یک مکعب یا استوانه بود. موضوع ارزیابی، رفتار یک عضو بتنی و نحوه آسیب‌دیدن آن در بارگذاری واقعی‌تر بود.

این مرحله، پرسش‌های تازه‌ای ایجاد کرد. آیا نتیجه مطلوب آزمایش خمش، در آزمایش انفجار هم تکرار می‌شود؟ آیا الیاف به یک اندازه از ترک، کنده‌شدن و تغییرشکل کلی جلوگیری می‌کنند؟ و آیا افزایش مقدار الیاف همواره سودمند است؟

پژوهش‌های انجام شده بعدی نشان دادند پاسخ این پرسش‌ها، ساده و یکسان نیست.

آزمایش‌های شاخص چه چیزی درباره بتن مقاوم در برابر انفجار را نشان دادند؟

آزمایش‌های شاخص انجام‌شده روی بتن مقاوم در برابر انفجار، اطلاعات مهمی درباره میزان تحمل فشار، کنترل ترک‌خوردگی و نحوه رفتار بتن در برابر بارهای ناگهانی ارائه می‌دهند. نتایج این آزمایش‌ها نشان می‌دهد ترکیب و ساختار بتن تا چه اندازه می‌تواند در کاهش آسیب‌های ناشی از انفجار مؤثر باشد. در ادامه مطالعاتی که روی این مهم تمرکز داشتند، بررسی خواهیم کرد:

مطالعه سال ۲۰۱۷؛ بتن با مقاومت فشاری کمتر و کنترل بهتر آسیب

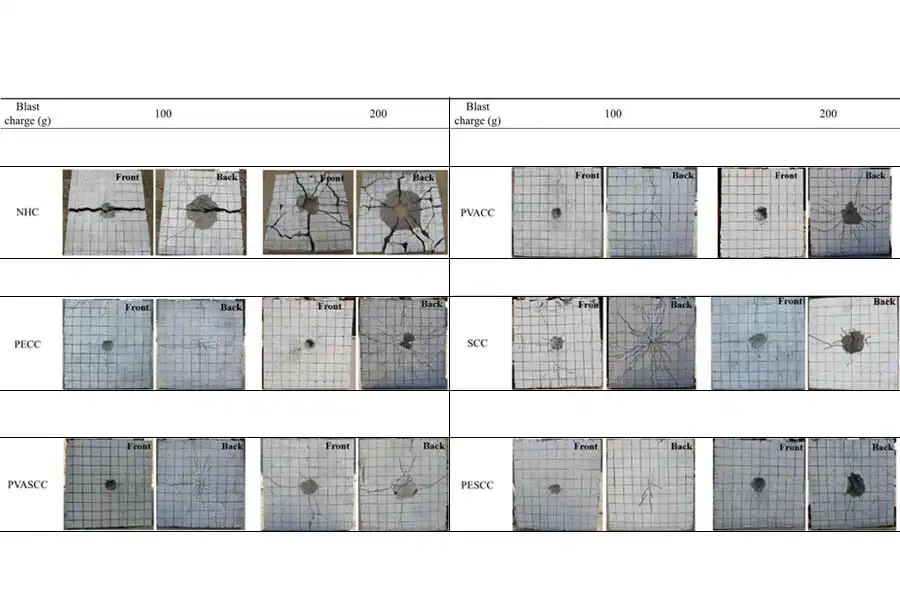

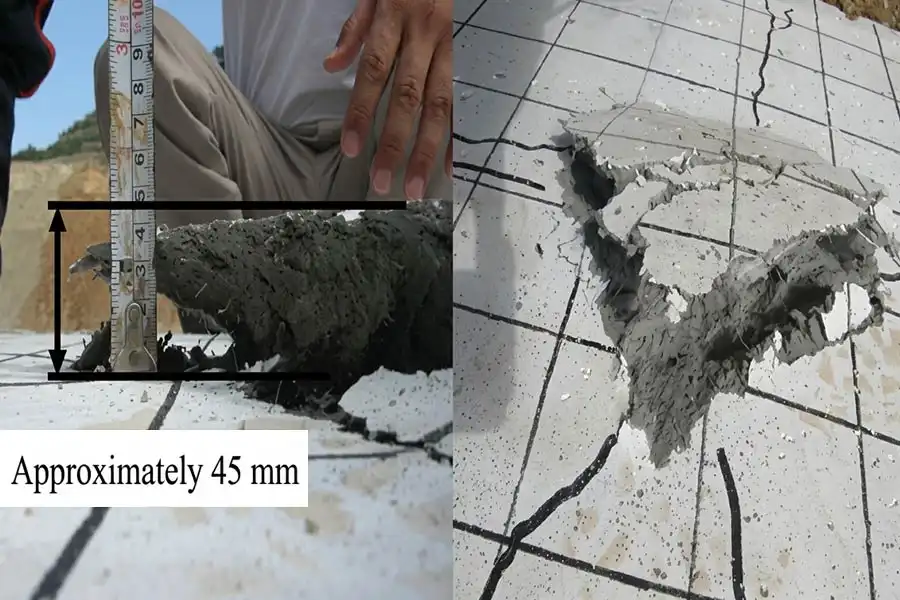

جونگ‌سو نام، هونگ‌سوپ کیم و گیویونگ کیم در پژوهشی منتشرشده در سال ۲۰۱۷، کامپوزیت‌های سیمانی حاوی الیاف فولادی، الیاف پلیمری و ترکیب آن‌ها را بررسی کردند. برنامه آن‌ها شامل آزمون‌های مکانیکی و آزمایش انفجاری روی پنل‌ها بود.

مقاومت فشاری کامپوزیت‌های الیافی در محدوده ۲۷٫۹ تا ۳۶٫۷ مگاپاسکال قرار داشت؛ درحالی‌که دو ماده مرجع بدون الیاف، مقاومت‌های ۴۳٫۷ و ۶۴٫۳ مگاپاسکال داشتند. با وجود این، نمونه‌های الیافی در شرایط مقایسه‌شده، کنترل بهتری بر کنده‌شدن و آسیب موضعی نشان دادند.

اهمیت این نتیجه آن نیست که بتن ضعیف‌تر بهتر است، این مطالعه نشان می‌دهد رتبه‌بندی صرفاً براساس مقاومت فشاری می‌تواند گمراه‌کننده باشد. نحوه انتقال نیرو پس از ترک و حفظ اتصال میان قسمت‌های آسیب‌دیده نیز بر نتیجه تاثیر دارد. این مصالح را نباید UHPC نامید و نتایجشان نیز به همه شرایط قابل تعمیم نیست. ارزش این پژوهش در روشن‌کردن نقشی بود که رفتار پس از ترک، مستقل از رکورد مقاومت فشاری، می‌تواند داشته باشد.

مطالعه دیگر سال 2017؛ بهبود خمش، معادل بهبود تمام جنبه‌های حفاظت نیست

در پژوهش لوچونی و همکاران در سال ۲۰۱۷، رفتار استاتیکی و انفجاری بتن پرمقاومت حاوی الیاف فولادی بررسی شد. نتایج نشان داد الیاف در کنترل ترک‌های خمشی و بعضی جنبه‌های آسیب مؤثرند؛ اما میزان بهبود پاسخ خمشی، از بهبود کنترل کنده‌شدن بتن بیشتر بود.

این یافته، محدودیتی مهم در تفسیر آزمایش‌ها را آشکار می‌کند: نمی‌توان گفت چون چقرمگی خمشی یک نمونه چند برابر شده، مقاومت آن در برابر تمام آثار انفجار نیز به همان نسبت افزایش یافته است.

به زبان ساده، هر آزمون فقط بخشی از رفتار را نشان می‌دهد. برای مثال، انرژی جذب‌شده در آزمون خمشی به ابعاد نمونه و روش بارگذاری وابسته است و معادل انرژی انفجاری قابل‌تحمل ساختمان نیست. استاندارد ASTM C1609 نیز درباره وابستگی نتایج چقرمگی نمونه به شرایط آزمون توضیح می‌دهد.

مطالعه سال ۲۰۲۴؛ عملکرد بهتر UHPC، بدون ادعای آسیب‌ناپذیری

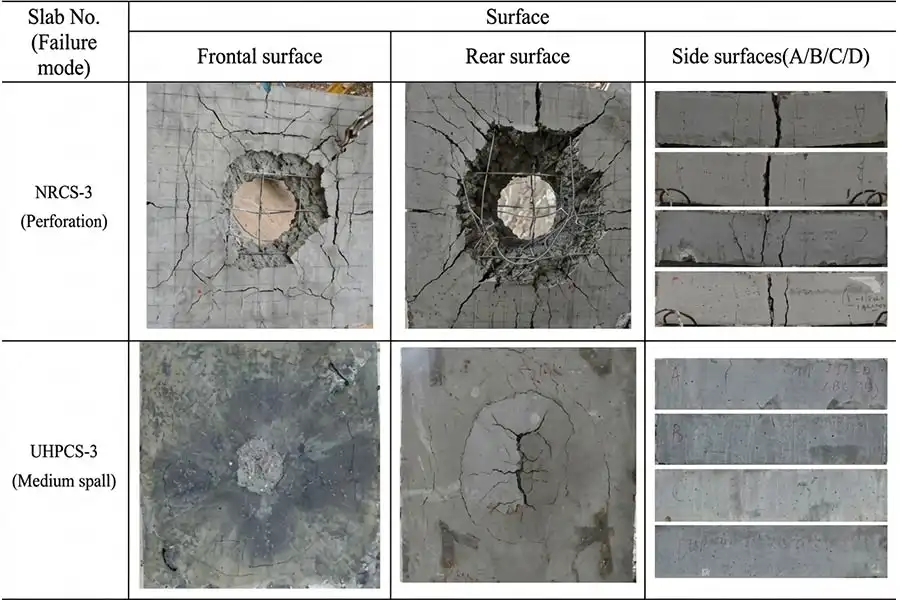

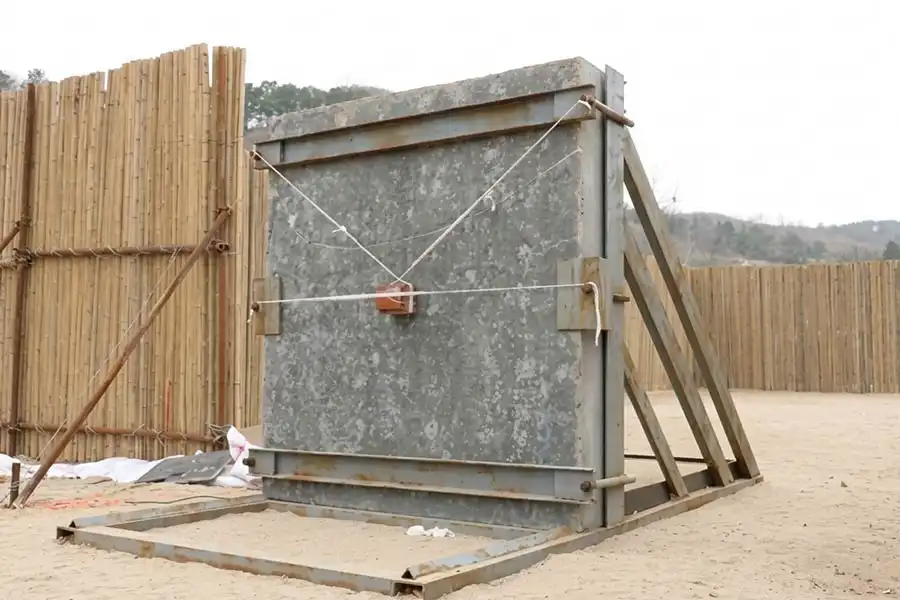

وی ژانگ و همکاران در سال ۲۰۲۴، نتایج مقایسه ده دال، شامل پنج نمونه از هر یک از دو سامانه بتنی را منتشر کردند. مقاومت فشاری گزارش‌شده برای UHPC برابر ۱۲۹٫۳ مگاپاسکال و برای بتن معمولی مرجع ۴۲٫۵ مگاپاسکال بود.

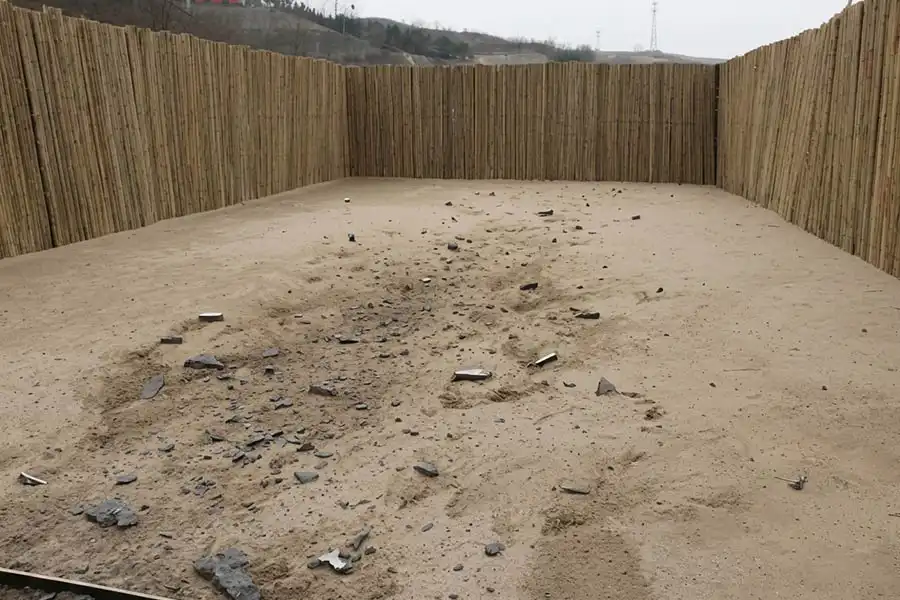

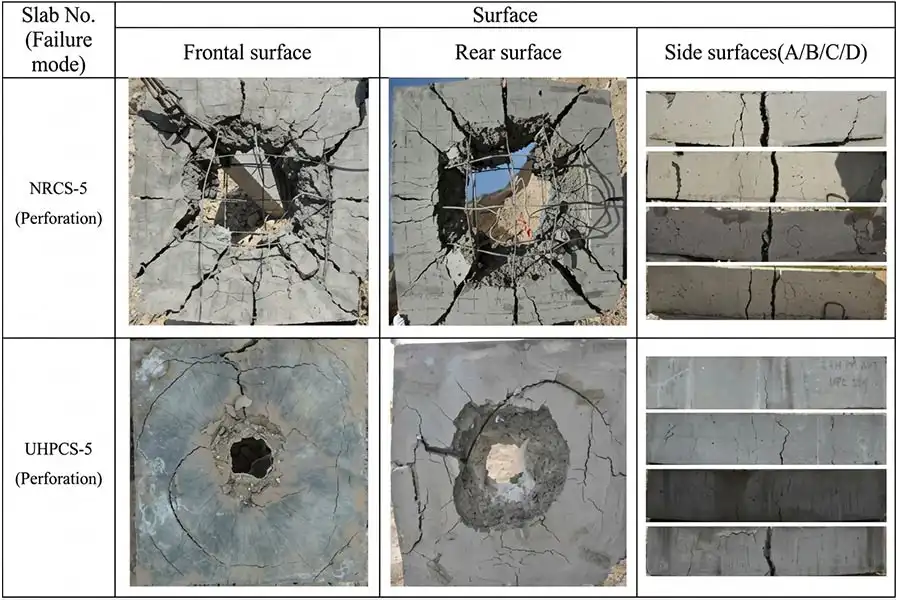

نمونه‌های UHPC در شرایط بررسی‌شده، آسیب موضعی و الگوی ترک محدودتری داشتند، اما در شدیدترین وضعیت‌های آزمایش، آن‌ها نیز دچار آسیب جدی شدند. بنابراین نتیجه پژوهش، کاهش آسیب بود، نه اثبات وجود بتن شکست‌ناپذیر.

برای تفسیر درست مطالعه، لازم است بدانید که بتن معمولی مرجع دارای میلگرد بود، اما نمونه UHPC میلگرد متعارف نداشت. پس این پژوهش، مقایسه دو سامانه متفاوت مصالح و تسلیح است و نمی‌توان تمام تفاوت نتیجه را فقط به افزایش مقاومت فشاری نسبت داد. همچنین، آزمون این مطالعه درباره انفجار تماسی بود و نتیجه آن به‌تنهایی گواهی مقاومت در برابر برخورد مستقیم هر نوع موشک یا پرتابه محسوب نمی‌شود.

تبدیل موفقیت آزمایشگاهی به محصول قابل اعتماد

ساخت یک نمونه موفق، پایان توسعه فناوری نیست. برای ورود به پروژه، باید بتوان همان کیفیت را با مواد اولیه واقعی، تجهیزات کارخانه و شرایط اجرایی تکرار کرد. در این مسیر، کار کی ویله و پژوهش‌های تحت نظارت بن گریبیل در FHWA اهمیت دارند. گزارش سال ۲۰۱۳ درباره توسعه UHPC غیرانحصاری، امکان استفاده از مصالح محلی را بررسی کرد.

در این برنامه، انواع مختلف سیمان، میکروسیلیس، مواد مکمل، افزودنی، سنگدانه و الیاف ارزیابی شدند و توسعه از خمیر به ماتریس و سپس کامپوزیت الیافی پیش رفت. این پژوهش درباره فناوری تولید UHPC برای زیرساخت بود، نه صدور گواهی مقاومت انفجاری.

بیشتر بخوانید: نقش سنگدانه در تولید بتن خودتراکم

پیام آن برای تولیدکننده روشن است:طرح اختلاط منتشرشده، بدون شناخت سازگاری اجزای محلی، مستقیماً به محصول تبدیل نمی‌شود.

در گزارش دیگری از FHWA در سال ۲۰۱۸، شش محصول تجاری خانواده UHPC با ۱۴ روش آزمون بررسی شدند. با وجود قرارگرفتن همه آن‌ها در یک خانواده، تفاوت‌هایی در پایداری ابعادی، اتصال به بتن موجود و خزش مشاهده شد. در نتیجه، عنوان UHPC به‌تنهایی، شناسنامه فنی کافی نیست.

از کنار هم قرارگرفتن این شواهد می‌توان نتیجه گرفت که مسیر توسعه، از ساخت بتن با مقاومت بسیار بالا به سمت تولید مصالحی با رفتار اندازه‌گیری‌شده و قابل پیش‌بینی حرکت کرده است.

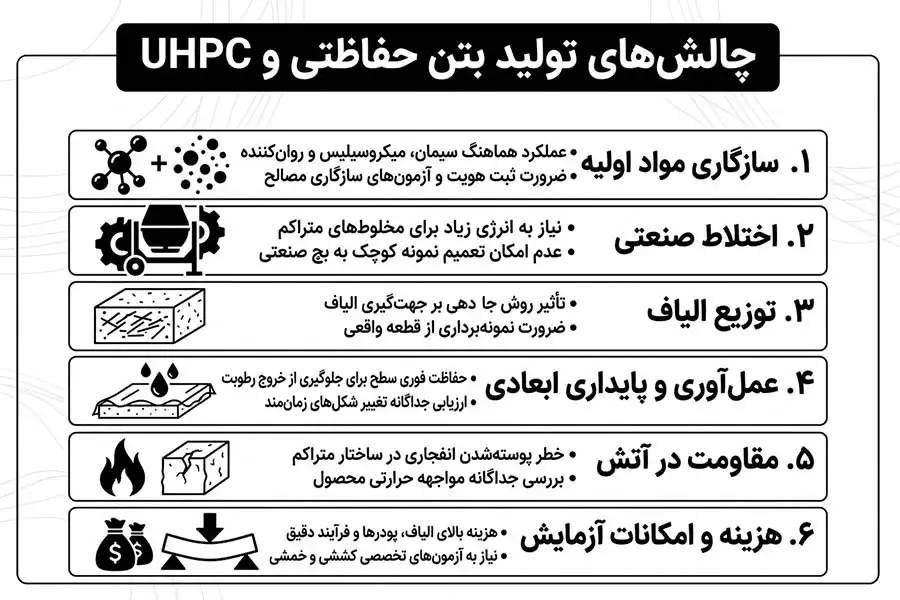

چالش‌های تولید بتن‌های مناسب کاربردهای حفاظتی

تولید بتن مناسب برای کاربردهای حفاظتی، فقط به افزایش مقاومت فشاری محدود نمی‌شود. این بتن باید در برابر بارهای ناگهانی و شدید، ترک‌خوردگی و خردشدگی نیز عملکرد قابل قبولی داشته باشد. به‌همین دلیل، تولید آن با چند چالش مهم همراه است:

۱. سازگاری مواد اولیه

در بتن ضد انفجار، سیمان، میکروسیلیس، سایر پودرها و فوق‌روان‌کننده باید به‌صورت یک مجموعه سازگار عمل کنند. پژوهش یوهان پلانک و همکاران در سال ۲۰۰۹ نشان داد ساختارهای مختلف پلی‌کربوکسیلات، رفتار یکسانی در پراکنده‌کردن سیمان و میکروسیلیس ندارند.

بنابراین، یکسان‌بودن درصد جامد دو افزودنی، الزاماً به معنای عملکرد یکسان آن‌ها نیست. تغییر منبع سیمان یا مشخصات میکروسیلیس نیز باید در همان ترکیب واقعی بررسی شود. برای تولیدکننده، دشواری اصلی این است که فرمول باید نه‌فقط با یک محموله آزمایشگاهی، بلکه در محدوده قابل‌کنترل تغییرات مواد اولیه کار کند. راه‌حل، ثبت هویت مصالح و انجام آزمون‌های سازگاری است؛ نه جایگزینی مواد صرفاً براساس نام یا مقدار مصرف.

۲. اختلاط صنعتی

مخلوط‌های حاوی پودر زیاد و آب محدود، ممکن است برای رسیدن به یکنواختی به انرژی اختلاط بیشتری نیاز داشته باشند. در پژوهش دو و همکاران در سال ۲۰۲۳، اثر دما، حجم و روش اختلاط بر روند تولید UHPC بررسی شد. این مطالعه نشان می‌دهد فرآیند اختلاط، خود یکی از متغیرهای مؤثر فناوری است.

در نتیجه، نمی‌توان مدت اختلاط یک نمونه کوچک را بدون بررسی به یک بچ صنعتی تعمیم داد. ظرفیت عملی دستگاه، افزایش دما و رسیدن به پراکندگی مناسب باید در مقیاس تولید ارزیابی شوند. از نظر اجرایی، افزودن آب برای اصلاح ظاهری مخلوطی که هنوز به پایان فرآیند پراکندگی نرسیده، می‌تواند ارتباط محصول را با طرح هدف از بین ببرد. پیشنهاد مناسب، تعریف محدوده مجاز فرآیند و معیار پایان اختلاط برای همان دستگاه است.

۳. توزیع الیاف در بتن ضد انفجار

الیاف زمانی مفیدند که در نواحی موردنیاز حضور داشته باشند و نیرو را به‌درستی منتقل کنند. در UHPC، روش جای‌دهی و جریان بتن می‌تواند جهت‌گیری الیاف را تغییر دهد. بنابراین، پاسخ کششی نمونه ممکن است با جهت نمونه‌برداری و شکل قطعه مرتبط باشد.

این موضوع چالشی مهم برای کنترل کیفیت ایجاد می‌کند: نمونه‌ای که جداگانه و در قالب کوچک ساخته شده، ممکن است دقیقاً نماینده تمام نقاط قطعه نباشد. به‌همین دلیل، پیشنهاد می‌شود تأیید محصول فقط بر نمونه‌های آزمایشگاهی تکیه نکند و قطعه‌ای با روش اجرایی نماینده نیز بررسی شود. هدف، اطمینان از این است که خواص مناسب، در خود محصول ساخته‌شده وجود دارند؛ نه فقط در چند نمونه منتخب.

۴. عمل‌آوری و پایداری ابعادی

در بتن‌های کم‌آب، جلوگیری از خروج زودهنگام رطوبت اهمیت ز یادی دارد. راهنمای FHWA بر حفاظت فوری سطح UHPC و کنترل شرایط عمل‌آوری تأکید می‌کند. در عین حال، عمل‌آوری حرارتی الزام یکسان همه محصولات نیست و باید متناسب با مصالح و عملکرد موردنیاز انتخاب شود.

یکی از خطاهای رایج در انتقال نتایج پژوهش به تولید، مقایسه مقاومت نمونه‌ای با عمل‌آوری ویژه با قطعه‌ای است که در شرایط متفاوت نگهداری شده است. همچنین، پایداری ابعادی باید جدا از مقاومت فشاری ارزیابی شود. تفاوت‌های مشاهده‌شده میان محصولات تجاری UHPC نشان می‌دهد رسیدن به مقاومت بالا، به‌تنهایی همه مسائل تغییرشکل زمان‌مند را حل نمی‌کند.

۵. مقاومت در آتش

ساختار متراکم، برای بسیاری از خواص بتن مفید است؛ اما رفتار در آتش، به انتقال رطوبت و ایجاد فشار درون منافذ نیز وابسته است. به‌همین دلیل، بتن مناسب یک کاربرد حفاظتی باید از نظر مواجهه حرارتی نیز جداگانه بررسی شود.

در پژوهش یه لی، کانگ‌های تان و اِن‌هوا یانگ در سال ۲۰۱۹، ترکیب الیاف پلی‌پروپیلن و فولاد در شرایط آزمایش، خطر پوسته‌شدن حرارتی UHPC را کاهش داد. پژوهشگران این رفتار را با تغییر مسیرهای انتقال رطوبت و ارتباط میان آن‌ها مرتبط دانستند.

اما پوسته‌شدن انفجاری در آتش، همان خرابی ناشی از موج انفجار نیست. از این مطالعه نمی‌توان نتیجه گرفت که افزودن الیاف PP، بتن را «ضد بمب» می‌کند. این پژوهش، یادآور ضرورت بررسی هم‌زمان چند نیاز متفاوت در محصول نهایی است.

۶. هزینه و امکانات آزمایش

الیاف تخصصی، پودرهای کنترل‌شده، افزودنی مناسب و فرآیند تولید دقیق، هزینه‌هایی فراتر از بتن متعارف ایجاد می‌کنند. در پژوهش توسعه UHPC غیرانحصاری FHWA، هزینه الیاف یکی از اجزای مهم هزینه مصالح بود و استفاده از منابع محلی برای افزایش امکان کاربرد بررسی شد؛ البته قیمت‌های آن گزارش تاریخی‌اند و نباید به‌عنوان قیمت امروز استفاده شوند.

از سوی دیگر، کنترل کیفیت نمی‌تواند به آزمون فشاری محدود شود. رفتار پس از ترک، یکنواختی و نماینده‌بودن نمونه‌ها نیز باید ارزیابی شوند. حتی نتیجه آزمون خمشی معتبر، باید در دامنه همان روش تفسیر شود و به‌صورت مستقیم به ظرفیت حفاظتی ساختمان تبدیل نشود. بنابراین، معیار اقتصادی مناسب، فقط قیمت یک مترمکعب نیست و باید هزینه دستیابی به عملکرد پذیرفته‌شده و تکرارپذیر نیز در نظر گرفته شود.

بیشتر بخوانید: روش‌های افزایش مقاومت بتن

سخن پایانی

تاریخ بتن ضد انفجار، داستان یک اختراع ناگهانی یا ماده افزودنی خاص نیست. پژوهش‌های مهار ترک، ساخت ماتریس‌های متراکم، توسعه RPC و UHPC و طراحی کامپوزیت‌های شکل‌پذیر، هرکدام بخشی از دانش لازم را فراهم کردند. آزمایش‌های حفاظتی نیز نشان دادند مزیت این مصالح باید در خود عضو و در شرایط مشخص اندازه‌گیری شود.

مهم‌ترین درس سیر توسعه بتن‌های مقاوم در برابر انفجار، تفاوت میان سه موضوع است: قوی‌بودن بتن، حفظ ظرفیت پس از ترک و مناسب‌بودن یک سامانه برای حفاظت. این سه با یکدیگر ارتباط دارند، اما جایگزین یکدیگر نیستند.

برای تولیدکننده، چالش نهایی ثبت عدد بزرگ‌تر مقاومت فشاری نیست. مسئله این است که مصالح محلی، تجهیزات کارخانه، روش جای‌دهی و عمل‌آوری، بتوانند بارها محصولی با رفتار قابل اعتماد ایجاد کنند و سپس این محصول، در چارچوب طراحی و ارزیابی عضو به کار رود. بدین‌ترتیب بتن مناسب کاربرد حفاظتی، بتنی نیست که فقط دیرتر ترک بخورد؛ باید معلوم باشد پس از ترک چگونه رفتار می‌کند، این رفتار تا چه حد تکرارپذیر است و در چه محدوده‌ای می‌توان به آن اعتماد کرد.
